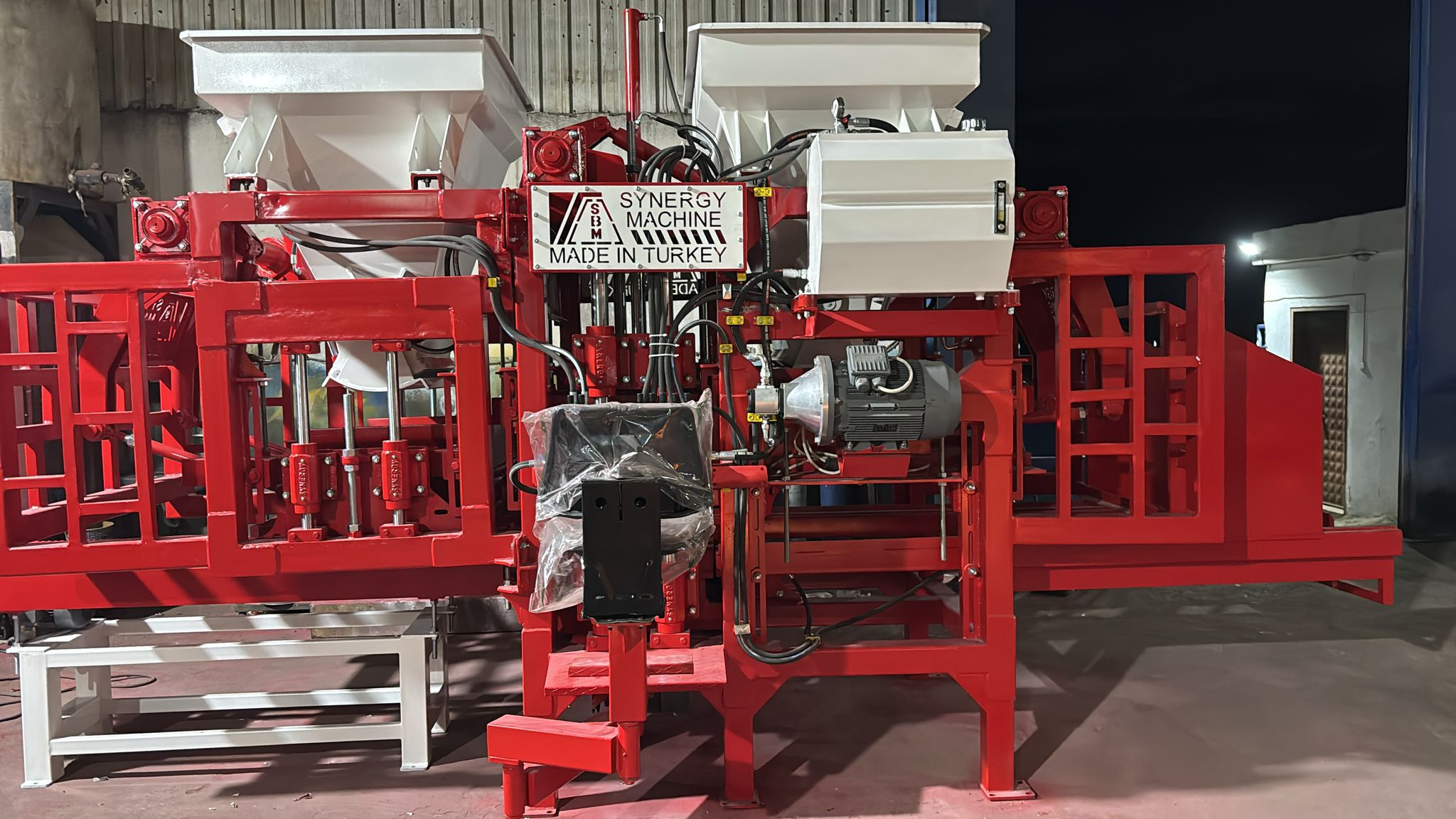

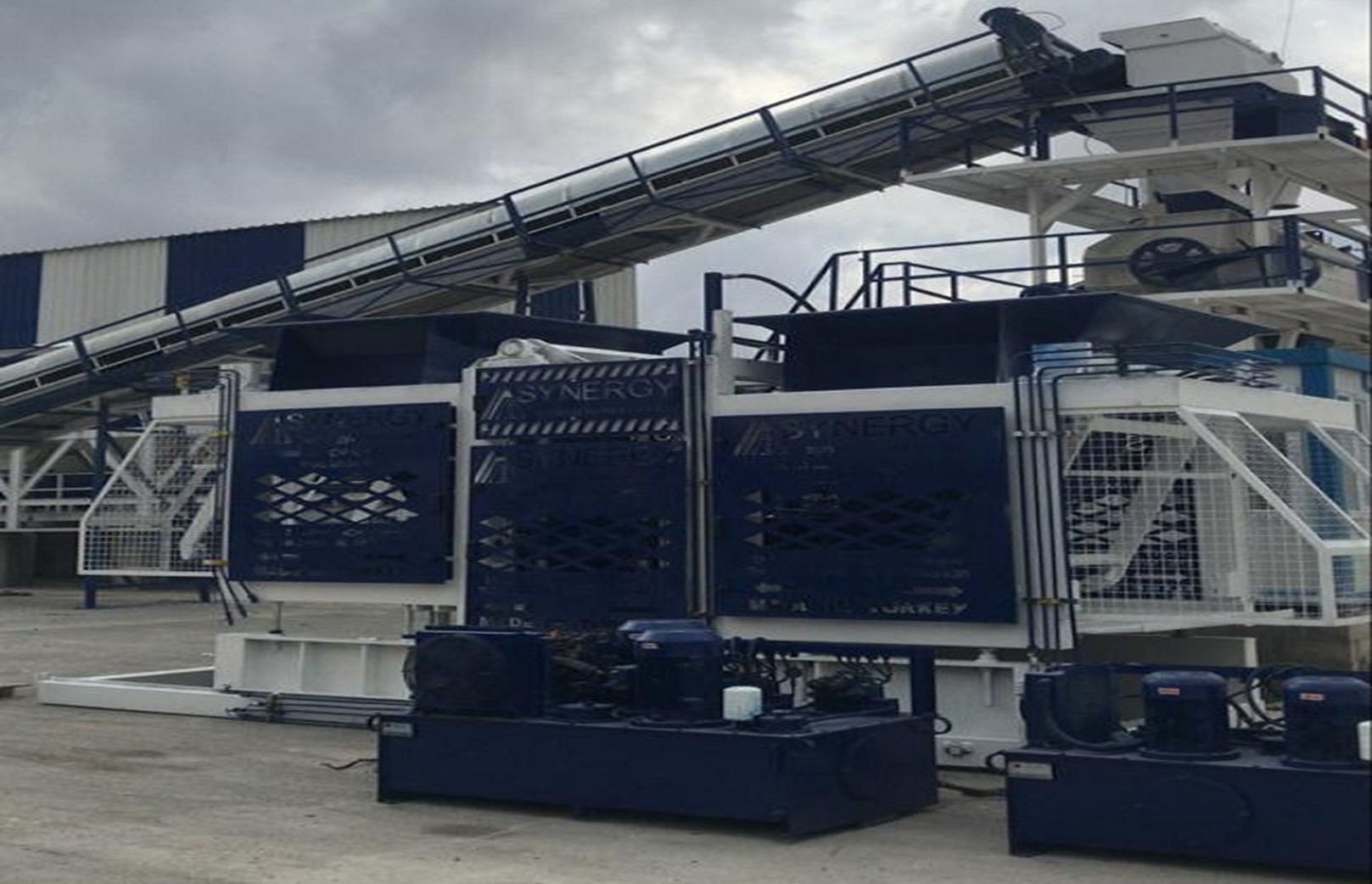

SBM 10.2 Machine a parpaing Automatique a Bicouche

SBM 10.2 Machines de fabrication des briques, pavés est controlée par un opérateur par des poignés a systeme hydraulique. Les produits sortant machines de fabrication des briques, pavés sont empilés par le robot empileur et transportés vers la zone de séchage avec le chariot élévateur. Ce système machines de fabrication des briques, pavés réduit le nombre de travailleurs et augmente la capacité de production. Les robots empileurs fournissent un système plus actif et moins de personnel.

Fonctionnement de la machines de fabrication des briques, pavés par pression hydraulique et vibrations mécaniques -utilisation possible 24 h / 24 h et possibilite de faire 2 couches – on peut obtenir des surfaces lisses, une pression accrue pour plus de resistance. Produire des blocs en béton entre 6 cm et 38 cm de hauteur entre chaque forme géométrique, brique,  parpaing, pavé, hourdis, bordure avec la meme machines de fabrication des briques, pavés par le changement du moule.

Système de vibration / pulse puissance/puissance vibration 42.500 kg

Le châssis principal / s’ouvert deux côté

Le système vérin de réglage en hauteur - secouant système de grille

Réservoire mortier 2 pcs // capacité silo mortier: 1 m³ // type de production: l'impression d'une ligne

Machine de poids total: 8.000 kg // puissance totale du moteur: 64 kw

Cadre principal: 150 x 200 x 7 profilé de mm// largeur: 210 cm// longueur: 750 cm.// hauteur: 220 cm

Arbres de colonne: 50 mm de diamètre. Ont été déposés avec 8 pcs d’arbre de chrome.

Pistons hydrauliques: paliers en bronze et utilisées avec système d'amortissement spécial.

Plaque inférieure voiture de mortier: hardox 450

Plaque voiture du mortier st 52 a- 1 ou hardox 450

Roulements à rouleaux bras de l'équilibre de la voiture: skf et fag

Toutes les roues de la machine: de type carbone ck- 45 et 4140

Surface durcissement par induction

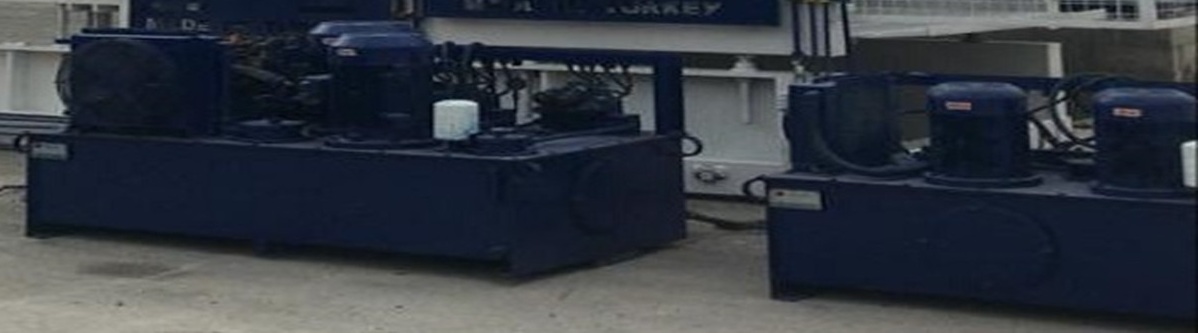

Unité hydraulique/bosch--rexroth

UNİTES MOTEURS HYDRAULİQUES: EST UTİLİSÉ AUX NORMES DE QUALİTÉ ISO VOLT–GAMAK

Nombre vibrateur inférieur: 4 x 5,5 kw. Spéciale moteur. // nombre vibrateur supérieure: 2 x 0,75 kw vibromoteur spéciale.  Vibrateurs de refroidissement: 22.000 kcal //  toutes les vibrations: avec système d'amortissement spécial donne un minimum de vibrations corps de la machine. Blocs d'unités hydrauliques: Traıtées sans erreurs du matérıau ductıle, en utilisant une variété de matériaux chimiques de nettoyage et de revêtement de surface sont réalisés.

Refroidissement hydraulique: ventilateur-optionel

Pompe hydraulique:: hema coulé corps

Pression de service hydraulique: 150 bar.

Unité hydraulique puissance moteur: 19 kw

Capacité de réservoir d'huile hydraulique: 80 lt

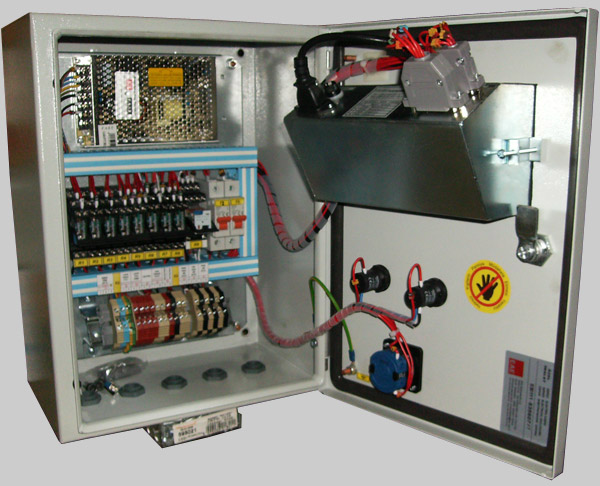

Equipements électriques

Panneaux de contrôle schneider.

Toutes les parties de mouvement electrique de la machine à un seul endroit.

Boutons d'arrêt d'urgence pour les situations d'urgence.

Les matériaux utilisés sont les produits schneider.

Des fusibles de protection indépendants sont disponibles pour chaque moteur.

Consommation totale d'énergie : 80 kW

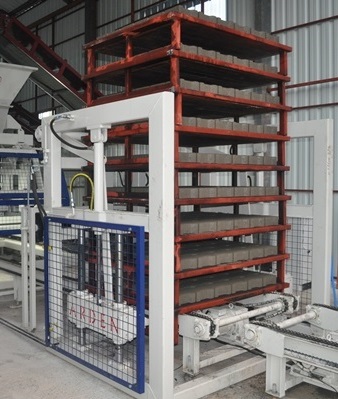

EMPİLEUR ET DÉPİLEUR DE PALETTES

Robot capacité de chargement: 6-8 palettes drive: hydraulique puissance: 5,5 kw cycle: 150x200 mm 8 profil balance arbre: ø 100 mm.

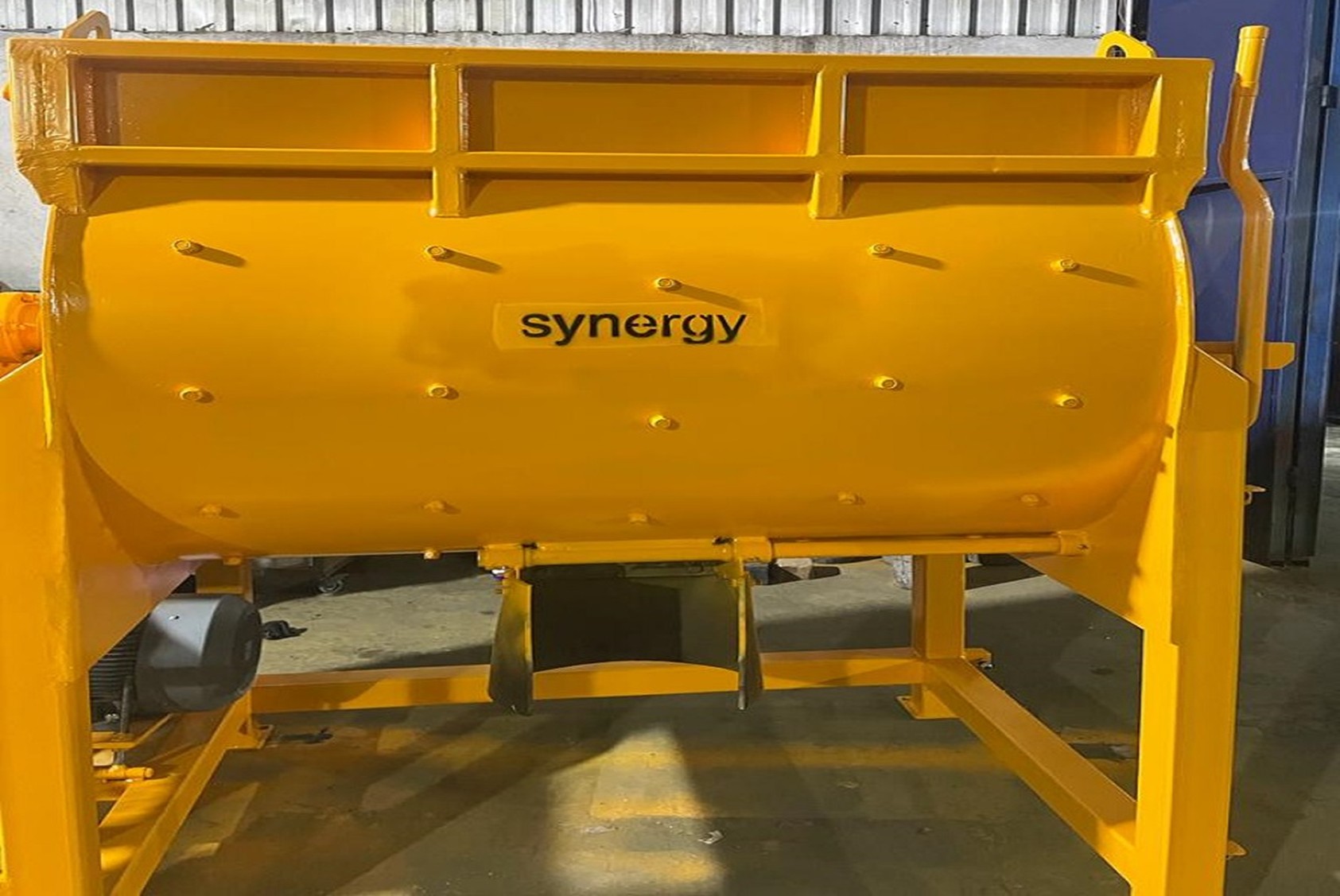

    Malaxeur À Axe Horizontal (1 m3)

 Mélangeur puissant 1 m3 /h

Poids: 2.200 kg

Dimensions: 230 cm longueur-85 cm hauteur,largeur-160 cm

Lubrification: LUBRIFICATION À SEC (graisse)

Épaisseur tôle :  10 mm -  intérieurs 10 mm

Type d'acier : ST 52

Puissance utilisée: 22 kW

plaques d'usure remplaçables boulonnés intérieure.

Fait un mélange homogène des différentes matières premières mises dedans

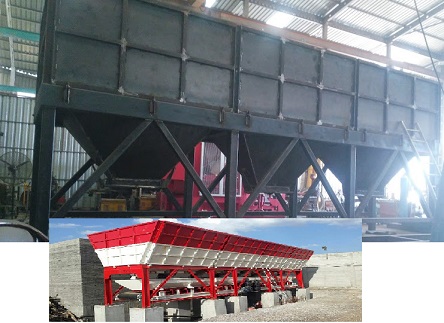

TREMIE AGREGAT

  Volume : 45 m³

 Nombre de compartiments : 3 x 15 m³

 Piston Pneumatique : PEMAX

 Valve de control d’air : REXROTH

 Vibrateur de sable : WAM GROUP(OLI)

 Conditionneur : Bosch Rexroth

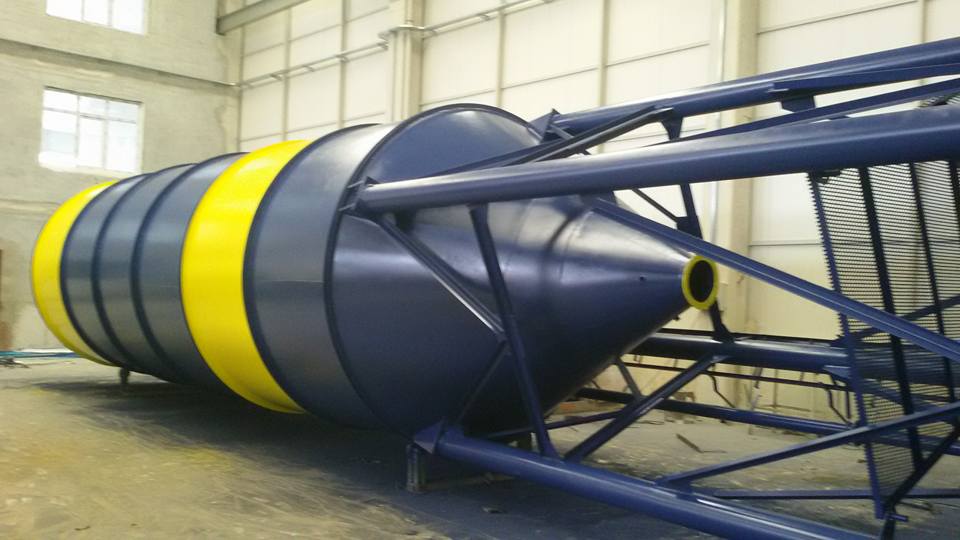

SİLO DE CİMENT 60 TONNES FİLTRES

Le matériel nécessaire pour le mélange du ciment est maintenu dans le Silo. Il ya des escaliers à marcher à côté de situations d'urgence. A une capacité de 60 tonnes et le filtre à cartouche remplaçable est fourni. Et 2 pcs  indicateur de niveau, il existe des valves de sécurité qui empêchent les débordements. Orifice de sortie de silo, WAM marque qui comporte un manchon de soupape. 5mm est fabriqué à partir de construction en tôle acier.

Équipement nécessaire pour l'usine de production de la Machine a Parpaing Automatique fabrication de bordure, brique, parpaing, pavé.

DESCRİPTİON                                        PCS
